How to build a network with FortiGate in the cloud

Authors

1.配置 VPC 专有网络

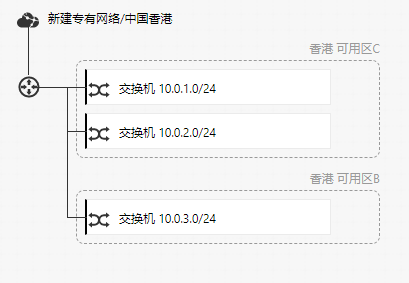

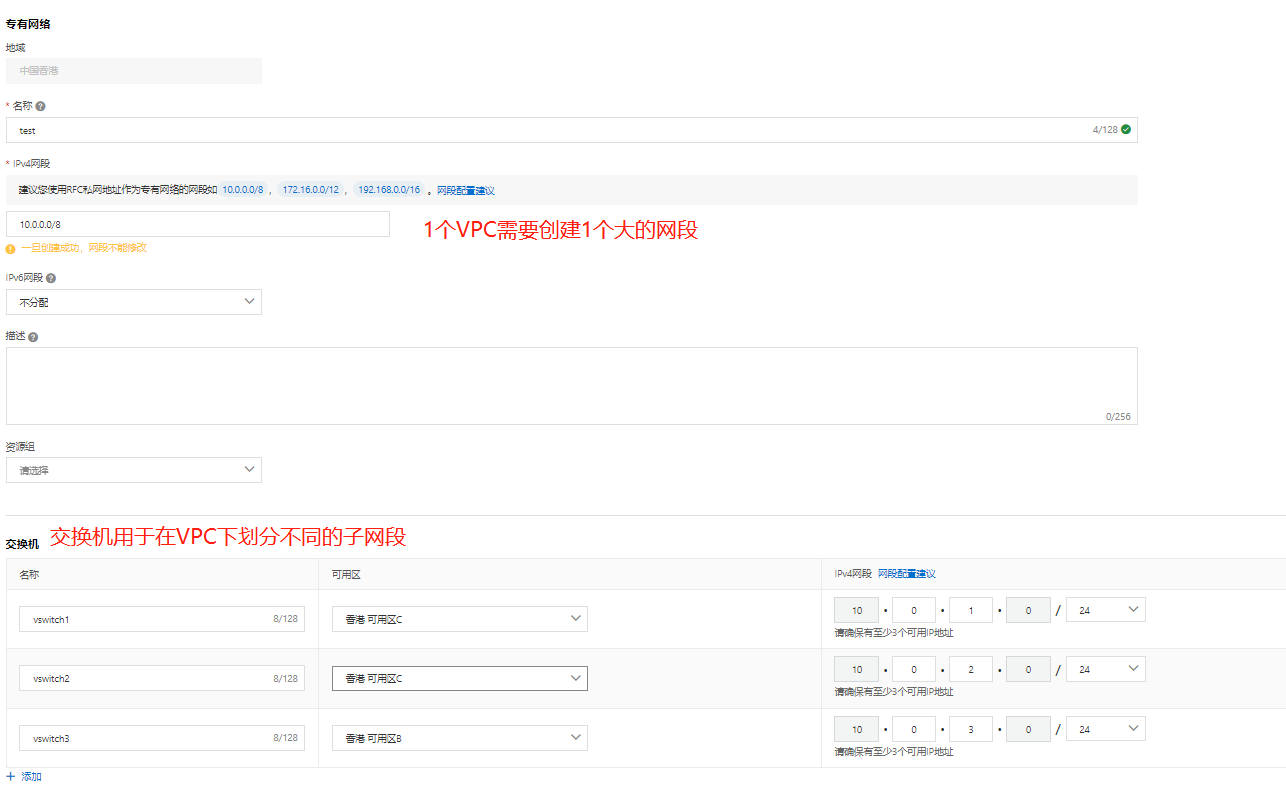

CreateAliVPC AliNetTopology

如上所示：创建 VPC 时需要创建至少 1 个交换机来划分 VPC 下的子网

交换机功能是用来划分 VPC 下不同的子网，为云服务实例提供网络连接，同一 VPC 下的不同交换机之间内网互通。（可以为服务绑定不同可用区的交换机，提升服务的可用性）

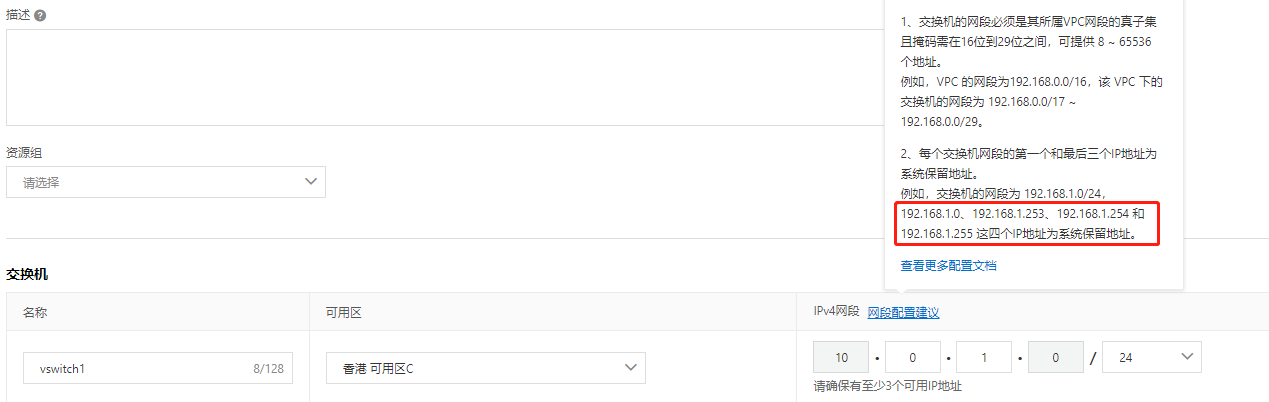

10.0.1.0/24 子网下最多可以绑定 2^8 - 4 = 252 个云服务实例。减 4 而不是减 2 的原因是因为阿里云需要 .253 .254 ip作为网关 ReduceIPCountReason
一般情况下： 为了保证扩展性，满足云上云下互联，云上多 VPC 互联等需求，企业需要提前做好网段的使用规划，尽量避免 IP 资源浪费和冲突

2.内网 ECS 实例访问外网

2.1 配置辅助网卡

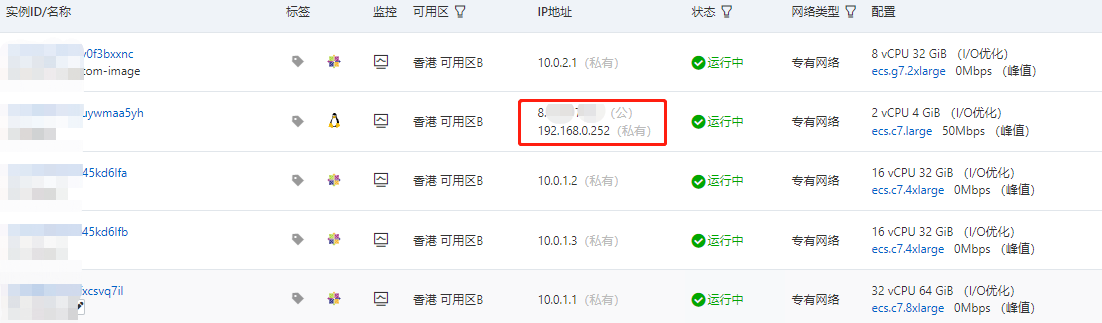

创建 1 台具备公网 IP 的 ECS 示例作为 VPC 门户，下面以 Fortigate 防火墙为例

CreateFortiECS
  • 创建 Fortigate ECS 时可以使用云市场镜像的 BYOL Edition(Bring Your Own License) / License Included Edition / CustomImage

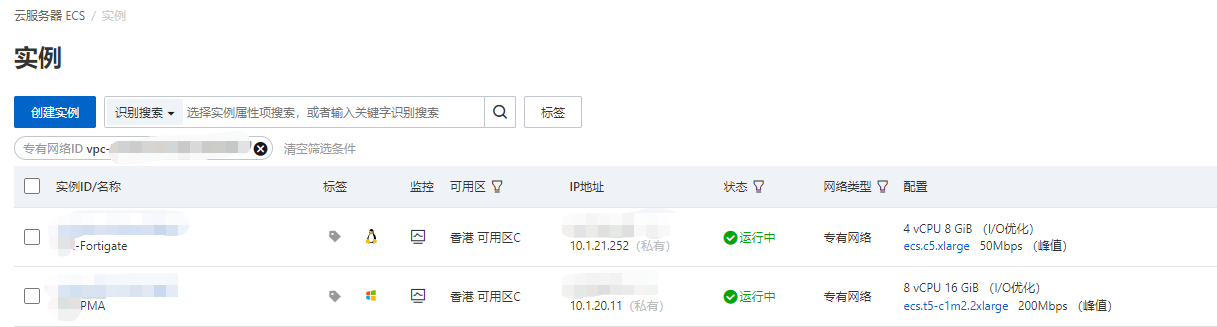

然后创建 EIP 辅助网卡作为内网流量出入口, 如当前 VPC 下有 2 个 ECS 实例，1 个业务服务器，1 个 Fortigate 实例

CreateEIP1

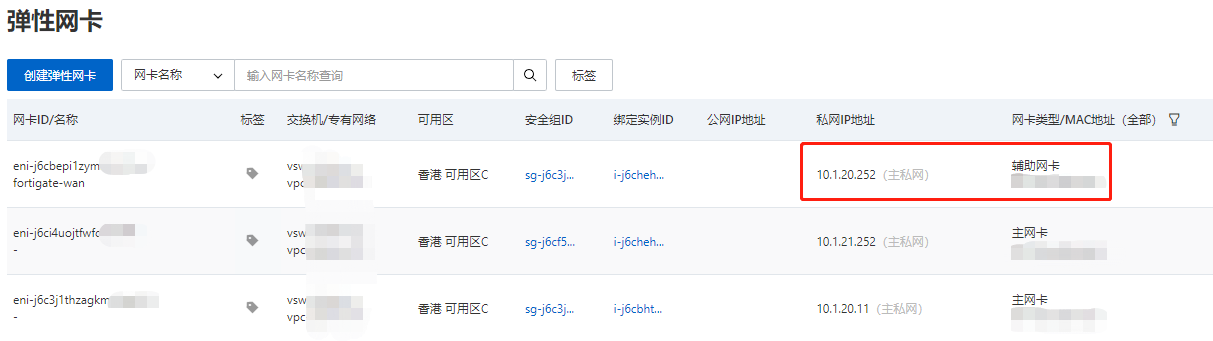

辅助网卡和业务服务器位于同一网段: 10.1.20.xxx (交换机网段:10.1.20.0/24)， 一般选择10.1.20.252，辅助网卡的安全组和业务服务器共用

CreateEIP2

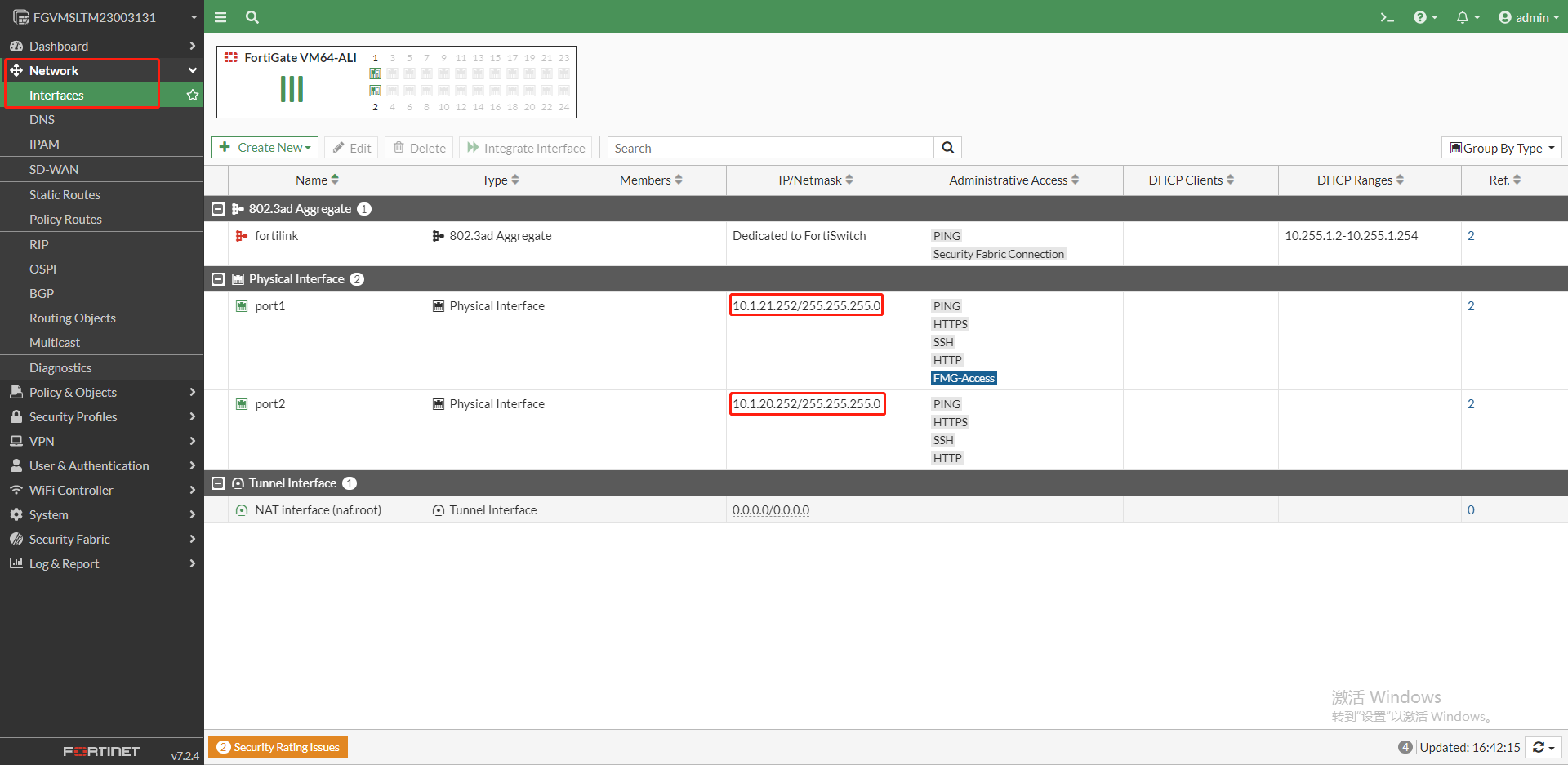

2.2 配置 Fortigate Interface

配置Interface

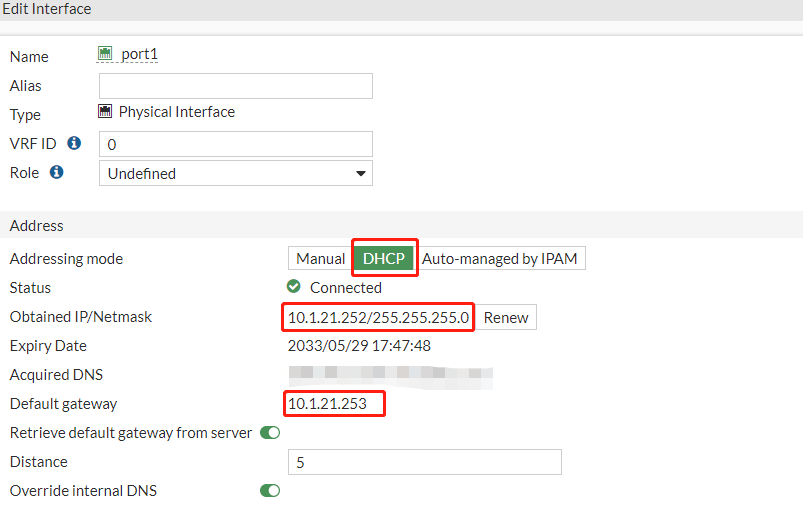

  • Interface port1(WAN) 默认绑定 Forigate 实例的私网主网卡: 10.1.21.252/255.255.255.0
  • Interface port2(LAN) 默认绑定 Forigate 实例的私网辅助网卡: 10.1.20.252/255.255.255.0
ConfigInterface1
ConfigInterface2

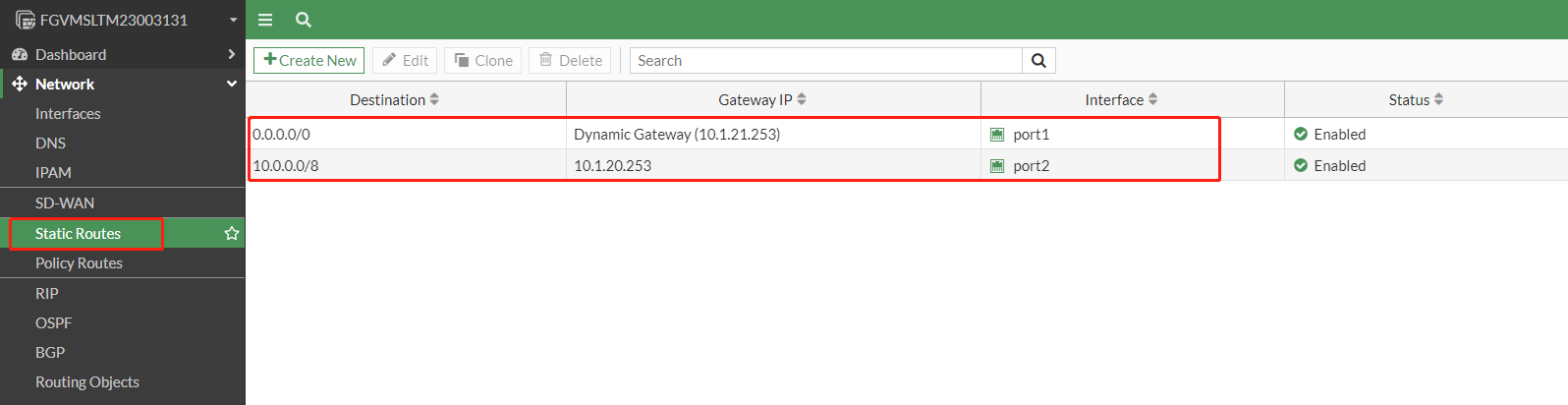

2.3 配置 Fortigate Static Routes

ConfigStaticRoute
  • port1 通过网关 10.1.21.253 访问互联网 0.0.0.0/0
  • port2 通过网关 10.1.20.253 访问内网 10.0.0.0/8

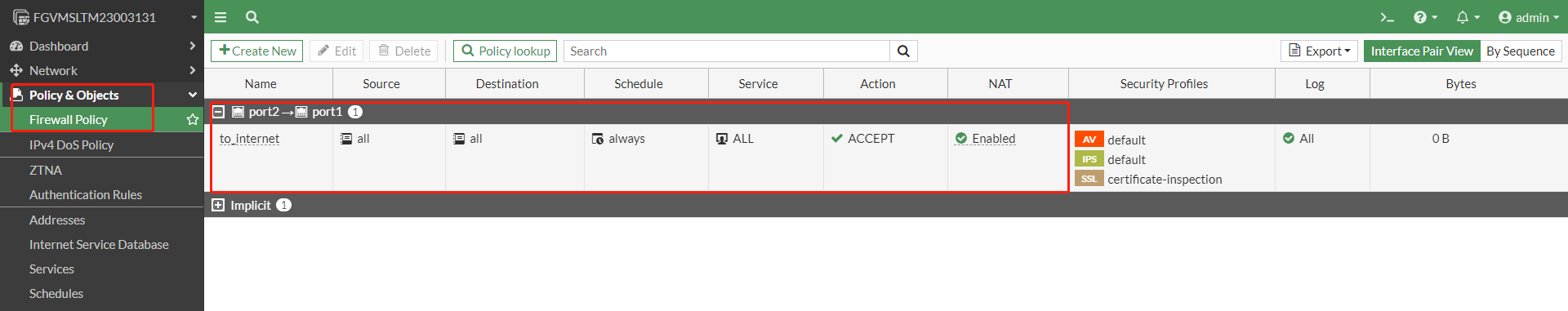

2.4 配置 Fortigate Firewall policy

Fortigate Firewall Policy策略如下：

ConfigFirewallPolicy1

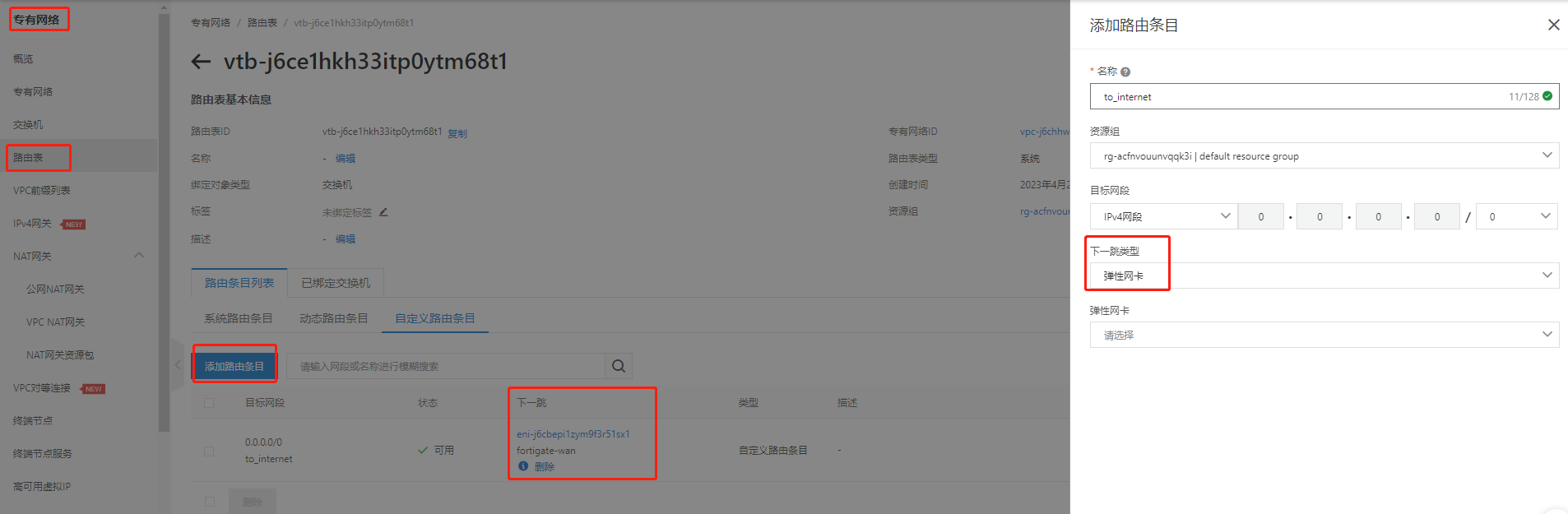

阿里云路由表条目配置如下，该VPC下的交换机的下一跳为刚刚创建的辅助网卡，对上 Fortigate 上的 port2(LAN)

ConfigFirewallPolicy2
  • 流量从VPC内网的交换机通过路由表跳转到辅助网卡，辅助网卡对应 Fortigate port2
  • 因为port2连接了内网10.0.0.0/8, 然后流量可以从 port2 → port1，至此内网的机器可以通过 Fortigate 访问外网

3.外网访问专有网络内的实例

3.1 配置 Fortigate Virtual IPs

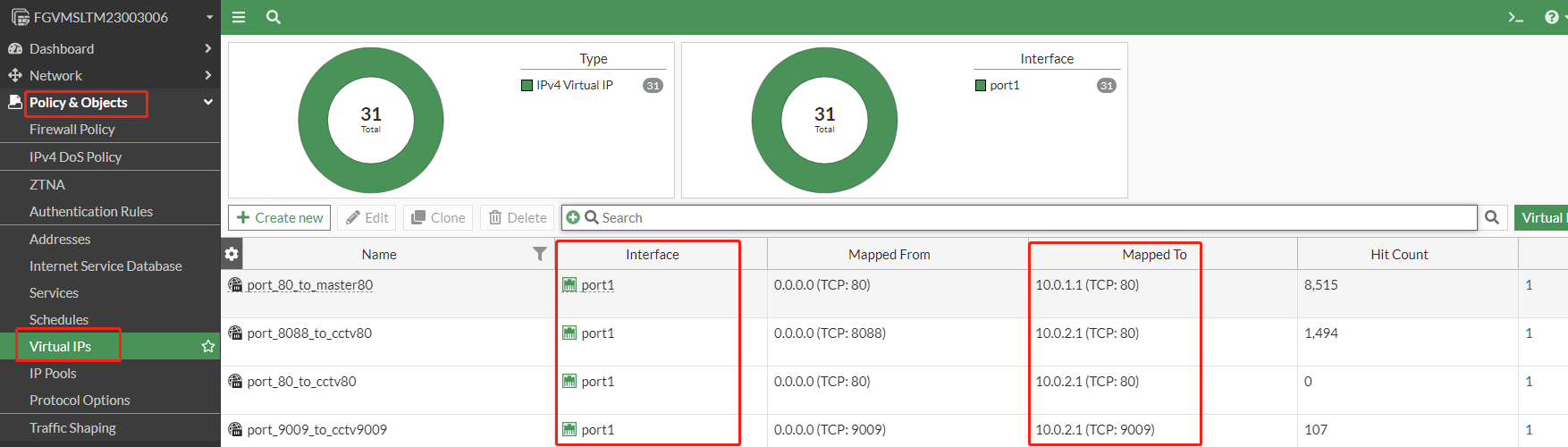

ConfigVirtualIPs

如上所示，配置Virtual IPs规则, 当流量通过 Fortigate 公网ip:port进来后， 映射(Mapper To)到内网的 ip:port

3.2 配置 Fortigate Firewall Policy

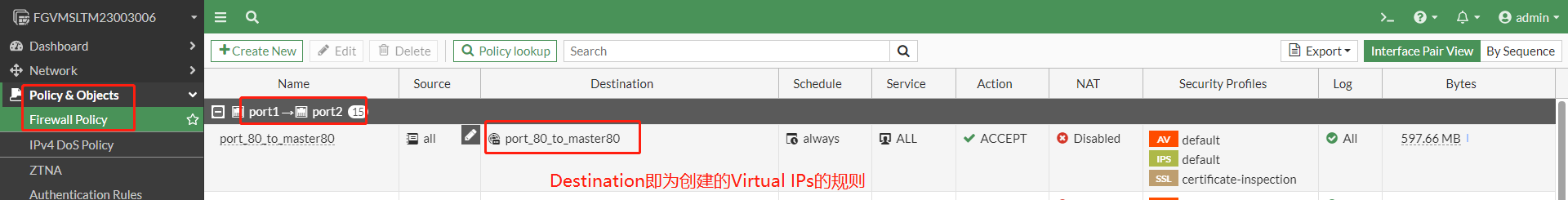

ConfigVirtualIPsRule 至此外部流量可以通过 port1→port2 路径访问内网

补充：安全组是云平台提供的，在 ECS 外层，tcpdump 无法抓取被安全组过滤的流量，当通过 Port1->Port2 访问内网时，需要确保 ECS 所绑定的安全组策略配置正确
